Standard-Bedienmodule für viele Anwendungen

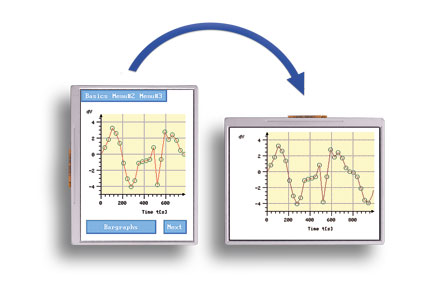

Abbildung eines Displays, das die Orientierung wechselt Die Bedienmodule lassen sich von jeder Hardware aus ansteuern. Auch leistungsschwächere 8-Bit-Microcontroller reichen dafür aus. Standardmäßig vorhandene Schnittstellen sind: serielle Schnittstelle (UART, Logikpegel), I²C, SPI. Eine Netzwerk-Schnittstelle (Ethernet) ist in Entwicklung. Bei der Auswahl der Komponenten achten wir darauf, dass sie für den industriellen Einsatz geeignet und möglichst langfristig verfügbar sind.

Schematischer Aufbau eines Bedienmoduls

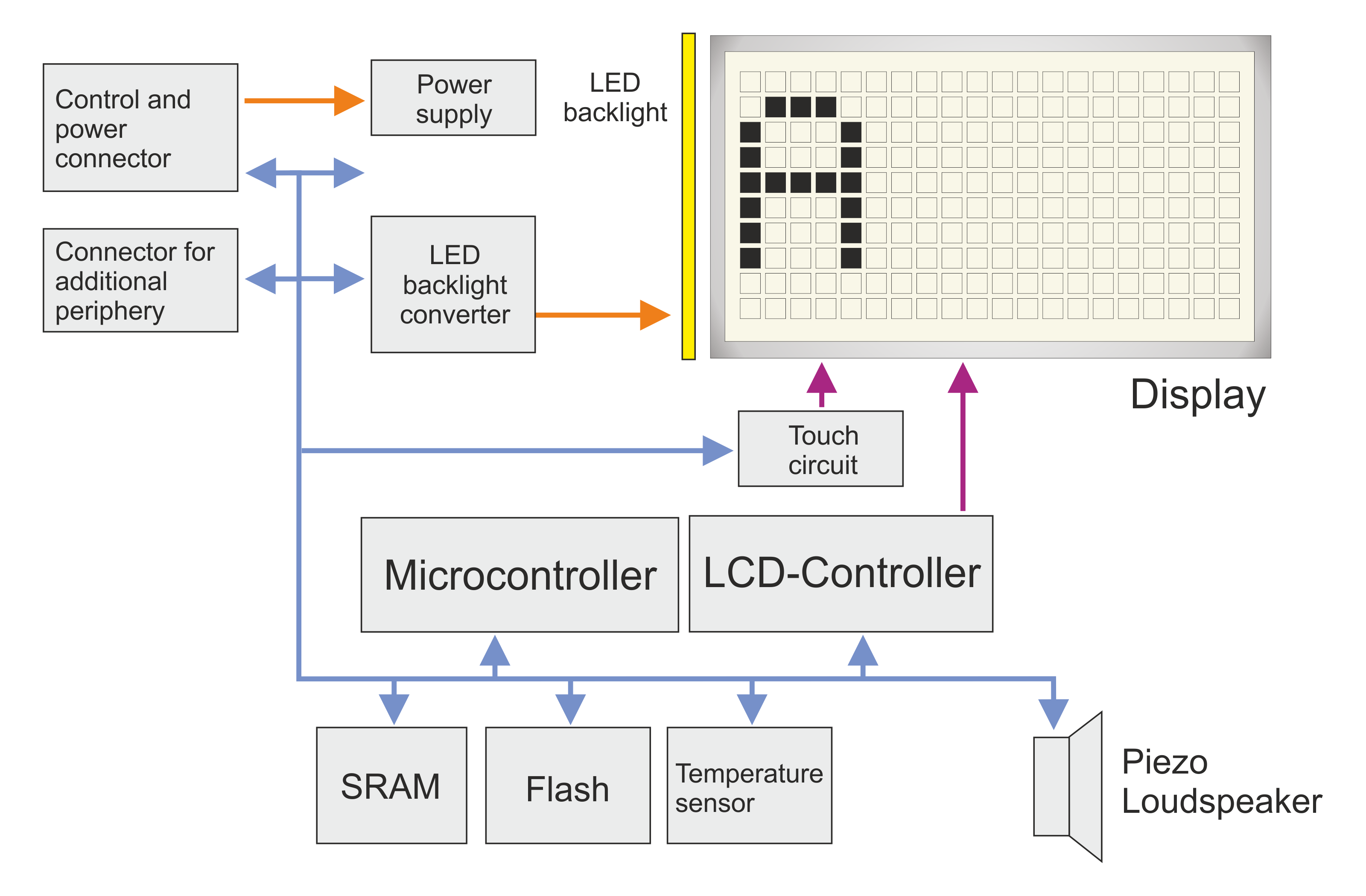

Blockdiagram mit dem Aufbau eines Display-Moduls

Technische Eigenschaften der LCM-Bedienmodule auf einen Blick:

  • Color-TFT-Displays mit Auflösungen von QVGA (320x240) bis WVGA (800x480).
  • Diagonale der aktiven Displayflächen: 8,89 cm (3,5 Zoll) bis 17,8 cm (7,0 Zoll).
  • Betrieb im Querformat oder Hochformat.
  • Einstellbare LED-Beleuchtung mit automatischer Strombegrenzung bei höheren Temperaturen.
  • Umfangreiche Software-Funktionalität zur Gestaltung einer attraktiven graphischen Benutzeroberfläche.
  • Flashspeicher zum Abspeichern von Grafiken und Zeichensätzen.
  • EEPROM für Konfigurations- und Anwendungsdaten.
  • Piezo-Lautsprecher zur Unterstützung der Touch-Eingabe und für Signaltöne.
  • Weitgehende Kompatibilität zu den Funktionen der GUI-Bibliothek.
  • Anschlussmöglichkeit für optischen oder mechanische Encoder ("Jog-Dial").

Produkte

Bedienmodule 17,8 cm (7,0")

Displaymodul mit 7-Zoll-LCD
  • Display 17,8 cm (7,0 Zoll), Auflösung 800x480 Pixel (16:9).
  • Spannungsversorgung: 4,5-6V.
  • Schnittstellen: Seriell (UART), I²C, SPI
    • Varianten Touch LCD
    res. kap. Standard Hi-Q.
    LCM3_W70X-TA-I1S-1 x x
    LCM3_W70-TA-I1S-1 x x
    LCM3_W70X-CA-I1S-1 x x
    LCM3_W70-CA-I1S-1 x x
    LCM3_W70X-0A-I1S-1
    LCM3_W70-0A-I1S-1 x

    LCD: Standard: Color-TN-Standard-LCD, Hi-Q: Helles Display mit großem Ablesewinkel

    Bedienmodule 14,5 cm (5,7")

    Displaymodul mit 5,7-Zoll-LCD
  • Display 14,48 cm (5,7 Zoll), Auflösung 640x480 Pixel, großer Ablesewinkel.
  • Spannungsversorgung:4,75-14 V.
  • Schnittstellen: Seriell (RS-232), I²C, SPI
    • .
    Varianten Touch
    LCM3_CA57V-TA-G3S-2 x
    LCM3_CA57V-0A-G3S-2

    Bedienmodule 12,6 cm (5,0")

  • Display 12,6 cm (5,0 Zoll), Auflösung 800x480 Pixel (16:9).
  • Spannungsversorgung: 4,5-6V.
  • Schnittstellen: Seriell (UART), I²C, SPI
    • Varianten Touch LCD
    res. kap. Standard Hi-Q.
    LCM3_W50X-TA-I1S-1 x x
    LCM3_W50-TA-I1S-1 x x
    LCM3_W50X-CA-I1S-1 x x
    LCM3_W50-CA-I1S-1 x x
    LCM3_W50X-0A-I1S-1
    LCM3_W50-0A-I1S-1 x

    LCD: Standard: Color-TN-Standard-LCD, Hi-Q: Helles Display mit großem Ablesewinkel

    Bedienmodule 10,9 cm (4,3")

    Displaymodul mit 4,3-Zoll-LCD
  • Display 10,9 cm (4,3 Zoll), Auflösung 480x272 Pixel (16:9).
  • Spannungsversorgung: 4,5-6V.
  • Schnittstellen: Seriell (UART), I²C, SPI
    • Varianten Touch LCD
    res. kap. Standard Hi-Q.
    LCM3_W43X-TA-I1S-1 x x
    LCM3_W43-TA-I1S-1 x x
    LCM3_W43X-CA-I1S-1 x x
    LCM3_W43-CA-I1S-1 x x
    LCM3_W43X-0A-I1S-1
    LCM3_W43-0A-I1S-1 x

    LCD: Standard: Color-TN-Standard-LCD, Hi-Q: Helles Display mit großem Ablesewinkel
